[특집]세계 최초 경사 주탑 현수교 ‘노량대교’ 개통현장 가다GS건설, 3D 설계 기술인 프리콘 기술로 공사기간 9년간 무재해 기록
이운주 기자  |  ttn0716@daum.net
폰트키우기 폰트줄이기 프린트하기 메일보내기 신고하기
승인 2018.09.14  15:56:21
트위터 페이스북 미투데이 요즘 네이버 구글 msn

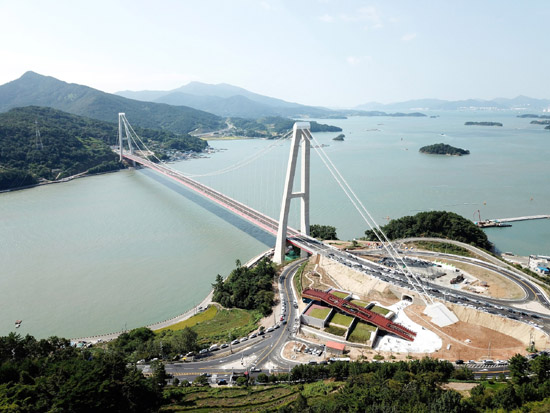

▲ 노량대교 전경/제공=GS건설

[오마이건설뉴스-이운주기자]세계 최초 경사 주탑 현수교인 ‘노량대교’가 순수 우리 기술력으로 완성됐다.

GS건설은 경상남도 남해군과 하동군을 연결하는 노량대교가 9년간의 공사를 마치고 마침내 13일 오후 6시에 개통했다.

노량대교는 경남 남해군 설천면 덕신리에서 하동군 금남면 노량리를 잇는 총 연장 3.1km의 ‘고현~하동IC2 국도건설사업’ 내에 속한 교량이다.

우리 기술로 만든 세계 최초의 경사 주탑 현수교로 주목을 받고 있다. 노량대교(주경간 890m)는 국내에서 이순신대교(주경간 1545m)와 울산대교(주경간 1150m)에 이어 세 번째로 주경간이 긴 교량에 이름을 올리게 됐다.

◇노량대첩 승리의 역사 의미 담은 학익진 설계 ‘주목’ = 노량대교는 노량대첩이 벌어진 곳으로 충무공 이순신 장군의 ‘23전 23승’ 승리의 역사를 담아 세계 최초로 V자 모양의 경사 주탑을 적용했다.

또 이순신 장군의 전술인 학익진을 모티브로 학이 날개를 활짝 핀 이미지를 형상화한 주탑과 케이블을 적용했고, 바닷물에 비친 주케이블은 학익진의 전투 대형이 그려지는 등 노량대교는 역사적 의의를 담은 수려한 경관성과 기술력을 선보였다.

주탑을 육상에 둔 현수교로 설계해 한려해상국립공원과 인접한 청정해역의 해양 생태계 파괴 문제를 근본적으로 차단한 친환경적인 교량이다.

특히 주탑 높이가 무려 148.6m로 건물 50층 높이며, 보통 수직 주탑이 일반적이나 주탑에 8도의 경사각을 적용함으로써 기존 수직 주탑 대비 측경간 주케이블의 장력을 감소시켜 케이블을 지지하는 구조물인 앵커리지 크기를 11% 감소시키고, 케이블과 앵커리지까지 거리를 15m 줄여 공사비를 절감, 경관성과 경제성을 동시에 확보했다.

◇GS건설의 세계 최초 최첨단 교량 공법 = GS건설이 노량대교에 3차원 케이블을 적용한 것도 타정식 현수교로서 세계 최초다.

현수교의 주탑과 주탑을 연결하는 두 개의 주케이블을 통상 평면상 평행한 일직선으로 배치하는데, 노량대교는 유선형 모양의 3차원으로 배치해 바람에 더 잘 견딜 수 있도록 내풍 저항성을 증대시켰다.

또한, GS건설은 교량 상판인 ‘유선형 보강거더’를 주탑에서 중앙방향으로 시공하는데 성공했다. 3차원 케이블 현수교의 보강거더를 주탑에서 중앙방향으로 가설해 국내 토목 기술을 선진화시켰다는 평가를 받고 있다.

보강거더를 스윙(Swing)공법으로 시공한 것도 자랑거리다. 국내 현수교 보강거더는 일반적으로 직하인양방식으로 가설하지만, GS건설은 노량대교에 스윙(Swing)공법도 적용해 공기 단축 및 해외 기술 경쟁력을 확보했다.

◇프리콘 기술 활용한 인프라 VDC 플랫폼으로 9년 무재해 달성 = 노량대교는 바다 위 해상에 거대한 현수교를 짓는 고난이도 공사임에도 불구하고 9년간의 긴 공사기간 동안 단 한 건의 재해 없이 준공했다.

이에 대해 업계를 선도하는 GS건설의 프리콘(Pre-Con) 기술이 뒷받침돼 가능했던 것이라고 사측은 설명했다.

3D 모델링을 이용한 프리콘(Pre-Con, Pre Construction) 기술은 말 그대로 실제 시공하기 전에 미리 가상 시공 시뮬레이션을 통해 공정 간 간섭 및 설계 오류를 사전에 파악해 리스크를 최소화시키는 기술이다. 주택, 건축분야 프리콘 기술로 업계를 선도하고 있는 GS건설은 프리콘 기술을 토목 분야에도 적용, ‘GS건설 인프라 VDC 플랫폼’을 개발해 토목 현장에 적용하고 있다.

GS건설은 노량대교 시공에 인프라 VDC 플랫폼을 적용해 실제 시공 전에 가상 시공 시뮬레이션으로 공종 간의 간섭 및 장비, 작업자, 가시설 투입 경로 등을 파악해 리스크를 사전에 차단함으로써 시공성과 안전성을 높였다.

GS건설의 인프라 VDC 플랫폼을 이용한 노량대교 안전관리는 2017년 안전보건활동 우수사례 발표대회에서 대상인 노동부 장관상을 수상한 바 있다.

◇기존 남해대교 대체 교량인 노량대교…지역경제 활성화 가교 = 노량대교는 지역 경제애 활력을 불어넣을 가교역할을 할 것으로 기대된다. 노량대교는 기존 노후화된 남해대교의 통행 제한 불편을 해소하고 대체교량 역할을 수행하게 된다.

개통하면 남해고속도로, 대전~통영고속도로, 완주~순천고속도로와의 연결망이 형성돼 남해안권 연계 도로망이 확충됨으로써 지역의 교통 환경이 크게 개선될 것으로 기대하고 있다.

또한, 노량대교는 국토교통부가 서울, 제주, 부산에 이은 국내 제4대 관광거점으로 개발 중인 남해안 해안루트(고흥~거제)의 중심에 위치하고 있어 남해안의 아름다운 경관을 활용한 지역 관광 활성화로 지역 경제 및 국토 균형 발전에 크게 기여할 것으로 기대된다.

고병우 GS건설 인프라수행본부장은 “세계 최초로 적용된 경사 주탑과 3차원 케이블을 순수 우리 기술력으로 완공하면서 노르웨이 등 해외 선진국에서 기술 공유를 요청받을 만큼 노량대교는 국내 토목 기술이 세계적인 수준으로 도약한 계기가 됐다”며, “9년간의 고난이도 현수교 공사를 무재해로 끝낼 수 있게 된 것이 무엇보다 자랑스럽다”고 밝혔다.
